超级材料研磨中的新时代：对在​​无中心研磨机中使用陶瓷CBN磨床的优势分析

1. 陶瓷CBN磨轮无中心研磨机的技术特征

玻璃CBN磨轮的核心技术特征

超高硬度和耐磨性

CBN的硬度仅次于钻石（Microhardness HV 4000-5000），并且远高于普通刚果（HV 2000-2200）。它可以有效地研磨超胸材料，例如硬化钢（HRC 60及以上），碳化物和陶瓷，其磨损速率仅为1/5-1/10的圆锥形砂轮。

出色的热稳定性

玻璃键CBN研磨轮在1000°C以下保持稳定的性能。它们的热膨胀系数（3.5×10⁻⁶/°C）远低于金属键的系数，最小化在研磨过程中的热变形和防止工件燃烧。

自我塑造和可控的微观结构

玻璃化的键通过高温烧结形成多孔结构，使磨砂晶粒在钝化后很容易脱离，从而保持其清晰度。通过调整孔隙率（5％-30％）和键合式（例如Al₂o₃-Sio₂），可以定制磨轮的硬度和芯片保持能力。

高形状保留

传统的磨轮在研磨过程中容易磨损，而玻璃化的CBN研磨轮则可以在三倍的情况下保持三倍的保留，使其特别适合于高精度的无中心磨削（例如，轴承辊圆度≤1μm）。

无中心磨床的玻璃化CBN研磨轮的技术优势

显着提高了处理效率

研磨比（G-Value）：CBN研磨轮可以达到2000-5000（相比之下为100-300，用于刚果砂轮），将材料去除率提高了3-5倍。

线性速度：支持80-120 m/s的高速研磨（相比之下，对于传统的磨轮为60 m/s），减少了单件处理时间。

提高表面质量和精度

粗糙度（RA）：细磨粉可以达到0.1-0.2μm，优于用圆锥形砂轮实现的0.4μm。

维度一致性：可以在±2μm内控制质量生产公差。

总体成本降低

尽管CBN研磨轮的每单位昂贵，但它们的寿命为6-12个月（相比之下，刚果砂轮仅1-2周），将车轮变化的需求减少了90％，总成本降低了30％-50％。

典型的申请案例

案例1：轴承辊的大规模研磨

材料：GCR15轴承钢（HRC 62）

研磨轮：陶瓷CBN＃180，100％浓度

结果：圆度≤0.8μm，RA0.15μm，每日输出增加2倍

案例2：碳化物工具轴研磨

挑战：传统的磨轮寿命仅为4小时

解决方案：切换到陶瓷CBN＃320磨轮

结果：寿命延长至120小时，刀具的直度达到0.005mm

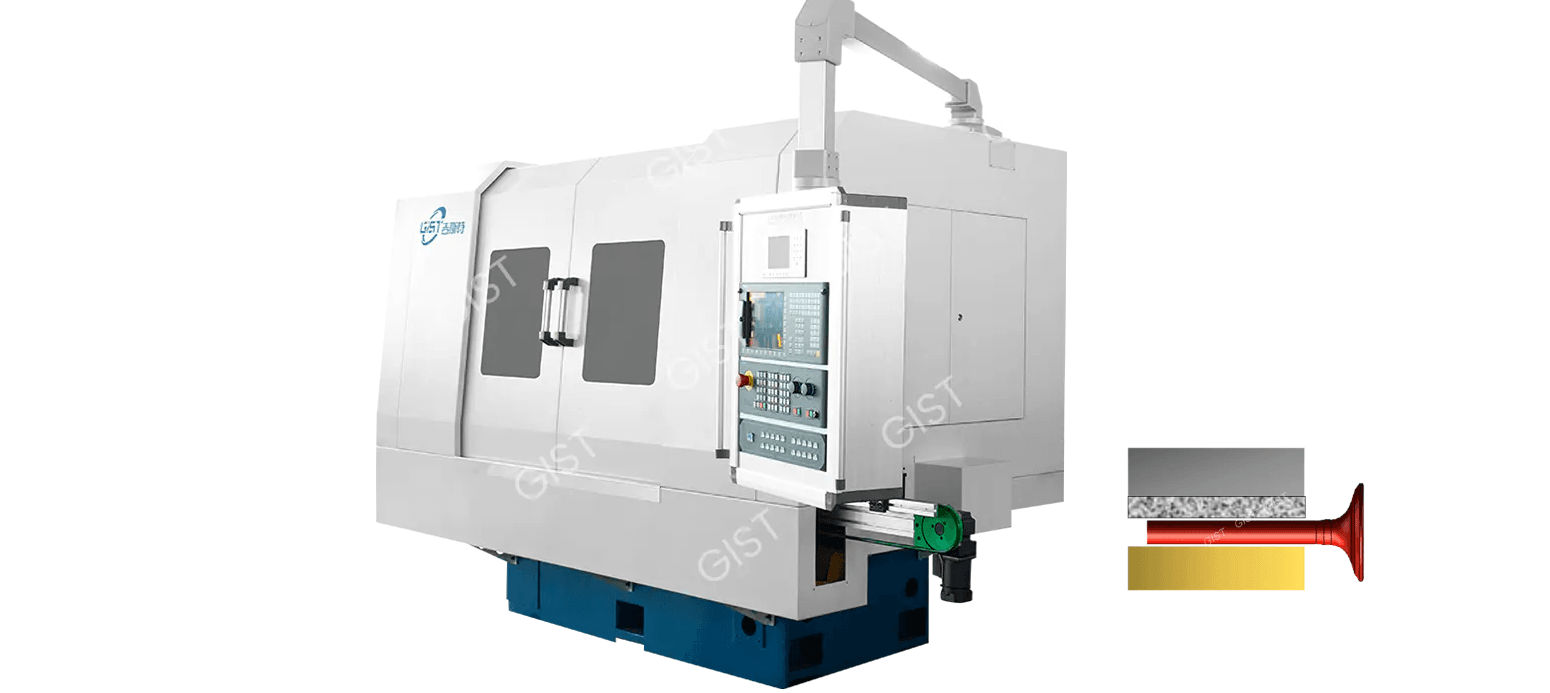

2. 陶瓷CBN磨轮无中心磨机机的工作原理

系统结构和基本布局

陶瓷CBN磨轮无中心研磨机由三个核心组件组成：

研磨轮：玻璃粘合的CBN研磨轮（直径为400-600mm）

导轮：橡胶或树脂粘合的磨轮（直径200-300mm）倾斜1-5°以旋转并喂工件

工件支持：由前导板，后导板和支撑板组成。形成稳定的V形支持系统

典型的布局参数：

磨轮线性速度：45-60 m/s（对应于1500-2500 rpm的旋转速度）

指南速度：20-50 rpm（无限可调）

工件中心高度：15％-25％的工件直径

研磨运动学

主运动系统：

陶瓷CBN磨轮的顺时针旋转。由可变频率电动机驱动，速度精度在±0.5％以内控制。

饲料运动系统：

导轮倾斜角α（通常为1-5°）。

指导轮表面速度分解为：

周向组件：vwork = vguide×cosα（旋转工件）

轴向分量：VFEED = VGUIDE×SINα（轴向推动工件）

工件圆形机制：

工件与磨轮和导轮形成三角形接触图案。

高点磨削原理：表面突起首先接触磨轮，然后去除。

多个轮换的平均误差，最终达到了高圆度。

玻璃化CBN磨轮的特殊工作机制

微观切割行为：

CBN磨料谷物（8000 HV）的硬度比工件材料（硬化钢，约800 hv）高得多。

单个磨料的切割厚度仅为0.1-5μm。

研磨区的温度比常规研磨轮低150-200°C。

自我交换原则：

玻璃化键的中等磨损会导致去除暗剂颗粒。连续接触新的研磨谷物可保持清晰度。

特殊的孔结构（15-35％孔隙率）确保了足够的芯片空间。

维度准确性控制：

极低的磨轮磨损（0.1-0.3μm/件）。

自动补偿系统根据在线测量反馈调整FEF。

高速稳定性

允许的线性速度为80-120 m/s（常规的圆锥形砂轮≤60m/s）

玻璃键的高刚度抑制了高速离心变形（膨胀系数3.5×10⁻⁶/°C）

精确保留机制

直径磨损≤0.003毫米，每10,000磨循环（刚毛磨牙轮≥0.02毫米）

动态平衡等级必须满足G2.5（ISO 1940标准）

典型的申请过程示例（轴承辊加工）

加载：自动将材料从振动板喂入支撑板

粗磨：＃120 CBN磨轮，拆除0.2mm

细磨脂：用＃320磨轮替换，拆除0.01mm

检查：在线测量仪器提供有关维数错误的实时反馈

调味料：每50件（0.003mm进料）每磨钻石滚筒。

3 。陶瓷CBN的产品优势无中心磨机机

• 超长的使用寿命

陶瓷CBN研磨轮在无中磨的机器中表现出非常耐用的耐用性，其使用寿命是传统的氧化铝制磨床的8-12倍。在轴承钢组件的连续加工测试中，它们在单个敷料周期后始终生产超过8,000个零件，而常规的磨轮通常只持续约600个零件，然后才需要敷料。这种特殊的耐用性直接转化为重大的经济利益：每零件的工具成本可以降低40-60％，磨轮更换的频率可以降低超过85％，并且与轮子更换相关的辅助劳动力小时可以降低高达70％。更长的使用寿命还意味着更加一致的加工质量，从而消除了由磨削磨损引起的精确波动。

• 精确的处理精度

这种磨床为加工精度设定了新的行业标准。在质量生产中，直径控制精度可以保持在±1微米之内，并且在加工硬化的钢制工件时，可以保证圆度低于0.5微米。表面粗糙度很容易达到RA 0.1-0.2微米的镜面效果，工件表面没有燃烧层，并且保留了高于5％的奥氏体含量。在轴承行业应用中，产品振动水平平均降低了4分贝，从而显着提高了最终产品的性能。

• 突破性生产效率

玻璃化的CBN研磨轮显示出令人印象深刻的材料去除率。当加工GCR15轴承钢时，材料去除率每秒可以达到每毫米15立方米，比常规磨轮增长180％。当加工高速钢时，这种改善达到了200％，最具挑战性的基于镍的合金为718。在实际产量中，齿轮轴加工的周期时间已从45秒减少到28秒，以及油泵的每件工作时间减少了55％。这种提高的效率不仅缩短了交付周期，而且还大大改善了设备利用率，从而为制造商创造了更大的生产能力。

• 广泛的材料适应性

使用玻璃化的CBN车轮的无中心研磨机可以处理几乎所有高硬度和难以拍摄的材料。从60-65小时的硬化钢到63-67hrc的高速钢，从85-92HRA的碳化物到各种工程陶瓷，它们都取得了理想的加工结果。在高温合金领域，它们成功地解决了“芯片粘附”的问题；实现无裂纹，高质量的碳化物加工；并保持出色的表面完整性，例如钛合金TC4。这种广泛的适应性使一台机器能够满足各种材料的加工需求，从而大大增强了其实用性。

• 出色的过程稳定性

连续运行8小时后，将温度升高保持在2微米之内，并且集成的热变形补偿系统会自动调整以保持准确性。临界尺寸加工的CPK值在1.67以上保持稳定，并且在2,000个零件的连续加工测试中，直径变化仅为±1.5微米。设备的操作振动小于0.8 mm/s（符合ISO10816标准），其平均无故障工作时间超过4,000小时。这种稳定性可确​​保在大规模连续生产中的质量一致，并大大降低了质量风险。

• 环保的处理

在能源消耗方面，玻璃化的CBN研磨轮将有效研磨能量的比例增加到35％，而常规的研磨轮则遭受了各种额外的损失高达30％。更重要的是，某些材料可能会干燥，将冷却液的使用量减少90％，使磨碎的废物减少50％，并将工作噪声降低8-10分贝。这些对环保的功能不仅降低了生产成本，还可以帮助公司遵守越来越严格的环境法规。

• 智能制造的理想平台

玻璃化的CBN无中心研磨机具有全面的行业4.0接口功能，从而实现了对关键参数（例如研磨功率，温度和振动）等关键参数的实时监控，并通过OPC UA标准协议连接到MES系统。高级AI算法预测并自动补偿磨削轮的磨损，精度为±0.5微米。数字双技术的应用使虚拟打磨轮寿命预测的准确性超过90％。结合过程参数优化建议系统，它为建造智能工厂提供了理想的基本设备。

4。使用陶瓷CBN磨轮无中心研磨机的预防措施

磨轮安装和调试的要点

精确动态平衡要求：

安装之前必须执行两阶段的动态平衡：粗糙平衡（G6.3），然后在安装后进行精细平衡（G2.5）。

残留不平衡应在0.5 g·cm内控制，并且振动应在高速下≤0.8μm。

安装和定位规格：

使用专用的液压螺母进行安装，以三个步骤施加压力到指定的扭矩（通常为120-150 n·m）。

法兰接触表面的清洁度必须为RA0.4μm或更少，并且应使用光扁平透镜检查平坦度。 （≤0.005mm）

过程参数优化指南

速度匹配原则：

建议的磨轮线性速度为45-60 m/s。可以根据材料进行具体调整：

硬化钢：50-55 m/s

碳化物：35-45 m/s

高温合金：40-50 m/s

指南速度和倾斜角匹配公式：v_workpiece = v_guide×cosα（α= 1-5°）

冷却系统管理标准

切割流体选择标准：

建议使用合成切割液（pH 8.5-9.5）。

禁止含有硫或氯的极端压力添加剂（它们可能腐蚀陶瓷粘合剂）。

过滤精度要求：≤10μm。建议进行磁性和纸带双重过滤。

喷气参数设置：

压力范围：3-5 bar（高压喷射最多15个bar）

流速计算：Q = 0.5×打磨轮宽（L/min）

喷嘴角：相对于磨轮截面15°±2°

敷料过程中的关键控制

钻石辊调味料：

敷料速度比：0.6至0.8（沿同一方向旋转）

进料速率：0.5-1μm/rev，分为两个步骤：粗敷料（2-3μm）和细敷料（0.5μm）

光学调味式旋转速度：30-50 rpm无饲料

在线敷料监视：

声发射传感器监视着调料过程； AE信号> 5 dB的任何突然更改都会触发警报。

电源监视：如果敷料功率增加15％，请立即检查滚轮状态。

工件夹具的特殊要求

中心高度计算：

经验公式：H =（0.15-0.25）×D_Workpiece

对于高精度加工，应使用激光位移传感器（首选29°-31°）测量接触角。

指南调整规格：

前导向轮和导向车轮之间的缝隙= 0.5×工件直径

后指南应缩回0.02-0.05mm，以避免划痕。

托盘的V角误差应≤0.5°。

特殊的安全措施

保护设备检查清单：

磨轮盖爆炸压力≥5bar

互锁设备响应时间<50ms

紧急制动距离≤15m（以额定速度）

个人保护要求：

必须佩戴防碎镜（EN166标准）。操作调整机制时禁止手套。

听力保护区（> 85DB）是强制性的。

5。陶瓷CBN磨轮无中心研磨机的常见问题的紧急解决方案

I.表面质量缺陷治疗解决方案

周期性聊天标记（鱼尺标记）

紧急措施：

立即将车轮速度降低10-15％

将冷却液流量增加30％，然后检查喷雾角度

使用便携式动态平衡器快速检查（目标值≤0.8μm）

表面燃烧（变色/裂缝）

紧急措施：

切换到高压冷却液模式（增加压力到8-10 bar）

将进料率降低一半，并将线性速度降低3-5 m/s

使用“打磨和暂停”的间歇过程（磨碎2秒，暂停0.5秒）

高级治疗：

测试磨轮硬度（建议K级）

优化敷料参数：将完成革命的数量增加到80-100革命

检查CBN磨粒晶粒的突出高度（应为晶粒直径≥1/3）。

ii。维度准确性失控措施

直径漂移

临时控制：

对在线测量系统（步骤尺寸0.2μm）启用自动补偿

锁定温度补偿参数（ΔT≤±1°C）

检查每10件并创建SPC控制图

系统调整：

检查导向轮的倾斜度（使用激光干涉仪校准，误差≤0.005°）

验证磨轮磨损赔偿曲线（建议每100件更新补偿）

重新校准工件支持刚度（在50kgf压力下变形≤2μm）

圆度不耐受（椭圆形/菱形）

快速对策：

将工件中心高度调整为直径的18-25％以内

增加导轮敷料频率（每50件服装）

将阻尼橡胶条（硬度为70-80海岸A）添加到支撑板中。一个）

完整解决方案：

使用频镜观察工件旋转轨迹

优化磨轮特性（将孔隙率调节为25-30％）

检查主轴径向跳动（≤0.001mm）

iii。过程系统异常处理

异常研磨轮磨损

紧急干预：

立即停止自动饲料并切换到手动模式

使用钻石笔进行局部锐化（压力3-5N）

切换到备用磨轮参数集（将砂砾尺寸降低一个级别）

根本原因分析：

执行研磨力频谱分析（正常FN/ft = 0.3-0.6）

检查冷却液穿透（滴水测试应≤2秒）

评估工件材料硬度偏差（ΔHRC≤2）

指导轮上积累

现场清洁：

用铜线刷（速度≤10rpm）机械清洁

用专用清洁剂洗涤剂（pH中性）喷涂

短暂逆转导管（≤30秒）

预防措施：

安装辅助刮刀（差距0.02-0.05mm）

调整指南皮带轮速度比（vGuide/vsand = 1/100-1/80）

用氧化铝糊剂每周抛光滑轮表面

iv。设备故障紧急响应

主轴摊位

操作程序：

使用紧急停止按钮切断电源

检查逆变器故障代码（F11过载很常见）

手动摇动电动机以检查机械电阻

测量电机绝缘电阻（≥5MΩ）

恢复步骤：

逐个阶段重新启动（首先，以低速闲置30分钟）

重新启动发动机（20-40-60％坡道温度升高）

执行动态精度验证（ISO 230-3标准）

冷却系统故障

临时解决方法：

激活备用雾气冷却（压力0.3-0.5 MPa）

使用干冰进行局部冷却（距离≥100毫米）

将研磨参数减少到安全值（Q'W≤5mm³/mm·s）

系统恢复：

清洁过滤器（如果压力差> 0.3 bar，则更换过滤器）

检查离心泵叶轮间隙（0.1-0.15毫米）

校准流动传感器（错误≤±3％）

V.特殊材料处理异常

碳化物碎屑

过程调整：

使用细磨碎的磨轮（D126代替D151）

使用负耙角（γ= -5°）

添加辅助支持（每50毫米添加一个支撑点）

参数优化：

将线性速度降低到35-40 m/s

将饲料率更改为0.003-0.00 5mm/pass

敷料后磨碎的20-30件软材料

高温合金芯片

紧急计划：

喷雾反粘涂层（基于石墨）

切换到间歇性研磨模式（开/关比3：1）

增加轴向振荡（振幅0.5-1mm）

长期解决方案：

使用开放式磨轮（组织编号12-14）

添加最小数量润滑（MQL系统）

预干工件（至15-20°C）

vi。安全预防措施和禁忌

绝对禁止运营：

• 磨轮线性速度超过额定值的120％
• 高速运行而无需动态平衡
• 使用非特殊法兰安装

需要立即关闭的条件：

• 异常噪声（声音水平突然变化> 10dB）
• 冷却液中的不同气泡
• 连续三个工件不容忍

6. 陶瓷CBN磨轮无中心研磨机的维护和存储规格

每日维护和管理

• 清洁和维护要求

每天处理后必须执行三阶段的清洁过程：首先，使用不超过0.3 MPa的专用气枪从研磨轮表面上去除磨碎的碎屑，特别注意从毛孔中清除残留物。其次，用中性清洁剂擦拭导向轮的接触表面和支撑板，pH值为6.5-7.5，以防止化学腐蚀。最后，彻底清洁沉积物的冷却液罐，使残留体积不超过5毫米。每周需要进行深层清洁，包括卸下保护盖以从内部机构中去除灰尘，使用超声清洁器清洁小精度组件，并检查每个密封的弹性变形。

• 关键组件监视

主轴系统必须每天测试以使温度升高，最高允许温度升高为35°C。每周使用拨号指示灯来测量主轴径向跳动。标准值应在0.002mm之内。检查每月磨削轮法兰接触表面的步骤差。任何超过0.005mm的差异都必须立即解决。液压螺母必须进行季度压力保留测试，压力衰减速率不超过5％。

定期维护计划

• 预防性维护项目

液压系统过滤器必须每500个操作小时更换一次。超过0.2 bar的滤波压力差异将严重影响系统性能。指南油脂应每300小时补充一次，以确保填充水平至少达到腔体积的80％。冷却液浓度应每天用折射仪检查，以保持4-6％的合理浓度范围。拆除电柜灰尘应每月进行，以使灰尘厚度保持在0.5mm以下。

• 精确恢复维护

应每六个月进行一次全面的精确恢复维护，包括根据ISO标准测试机床的几何精度，使用振动方法测试动态刚度特性，并重新校准CNC系统参数。这些维护程序必须在恒定的温度研讨会中执行，环境温度波动在±1°C/小时内控制。

CBN磨轮存储规格

• 存储环境控制

必须安装专用的储藏柜，保持内部温度范围为15-25°C，小时温度波动不超过±2°C。相对湿度必须保持在40-60％的RH之间，并安装了抗固定设备。存储区域中的环境振动水平必须小于0.5 mm/s（10-500 Hz频率范围），以防止对磨轮的微观结构造成共振损害。

• 存储技术要求

使用专用的垂直储物架，由硬度为70±5岸A的橡胶垫支撑，支撑点的支撑点至少为1/3，砂轮直径至少1/3。在存储过程中保持5-10°的倾斜角，以防止磨轮滚动。储存超过六个月的研磨轮必须用残余压力进行真空填充，不超过10 kPa，并放入包装中的颜色变色的硅胶干燥剂。包装密封必须每季度检查。

运输预防措施

• 包装和保护标准

使用了四层防护包装结构：内部反静电聚乙烯袋，中间的10mm厚的气泡缓冲层，一个5mm的硬ABS塑料外壳和实心木制运输盒。包装必须用脆弱的符号（最大冲击公差3G），向上箭头（倾斜度15°）和温度敏感的标签（存储温度5-35°C）清楚地标记。

• 加载和卸载程序

允许叉车，但叉长必须至少为包装宽度的2/3。起重机抬起必须确保绳索角大于60°。严格禁止使用滚动和投掷等粗略处理。堆叠不应超过两层。在运输过程中保持稳定性，并避免突然加速和制动。

委托检查程序

• 库存磨轮检查

库存研磨轮必须在调试之前进行严格检查：使用10倍放大镜检查表面裂纹并测量外径至±0.5mm以内。进行TAP测试以验证内部完整性，以确保金属声音清晰。在静态平衡测试中，重量不应超过5G。如果重量超过标准，则需要动态重新平衡。

• 准备安装

必须允许新使用的磨轮适应车间的温度至少48小时。应使用一种梯度加热方法，温度升高不超过每小时5°C。在安装之前，需要用异丙醇进行超声清洁10分钟，并且应用特殊的抗粘附油涂上非工作表面。在安装过程中，法兰接触表面必须符合RA0.4μm的清洁度标准，并且应使用光学扁平透镜检查平坦度。

维护记录系统

建立一个综合的电子记录管理系统，该系统记录基本数据，例如每个维护会话的时间，人员和设备状态，以及替换零件的批次数量。该系统必须包括趋势分析功能，以自动生成常见故障的预警报告，例如轴承磨损，磨削车轮不平衡和液压泄漏。维护数据必须至少保留五年，并且必须为关键组件建立完整的生命周期可追溯性记录。

严格遵守这些维护和存储规格可确保配备玻璃化CBN车轮的无中心研磨机的最佳操作条件，从而将平均时间之间的平均时间延长至8,000小时以上，并将磨削轮的寿命增加30-50％。特别是在雨季或温度明显波动的周期中，应进行频繁的环境参数测试，以防止湿度和温度波动影响设备的准确性。必须使用工厂指定的消耗品和工具来确保质量维护满足标准要求，必须由经过专业培训的技术人员进行维护。

7。关于在无中心研磨机中应用陶瓷CBN研磨轮的常见问题

• 无中心磨床中陶瓷CBN磨轮的优势是什么？

陶瓷CBN（立方的氮化硼）研磨轮在无中心磨床的高精度磨削中具有显着优势，因为它们的高硬度，高热稳定性和寿命很长。这些优势包括：

高硬度：CBN的硬度仅次于钻石，使其适合加工高硬度材料，例如硬化钢，胶结碳化物和陶瓷。

出色的热稳定性：陶瓷键对高温有抵抗力，降低了热变形并提高了加工精度。

出色的自我交换：钝化后的磨料很容易脱落，保持清晰度并降低燃烧的风险。

寿命长：与普通的圆锥形砂轮相比，它们的寿命可以延长5-10次，从而降低了替代频率。

• 哪些材料适合CBN研磨轮？

玻璃化的CBN研磨轮主要用于精确磨削高硬度，耐磨材料，包括：

硬化钢（HRC≥50，例如轴承钢和霉菌钢）；碳化物（例如钨钢工具）；陶瓷和玻璃（例如氧化锆和碳化硅）；高温合金（例如镍基合金）；

不建议将它们用于软材料（例如铝和铜），因为CBN磨料很容易嵌入软金属中，从而导致车轮堵塞。

• 我应该如何为玻璃化的CBN研磨轮选择砂砾尺寸，浓度和键？毅力大小选择：

粗研磨（RA 0.8-1.6µm）：＃80-＃120

半精细研磨（RA 0.4-0.8µm）：＃140-＃240

细磨粉（RA <0.4µm）：＃320及以上

浓度选择：

低浓度（50％-75％）：适用于高精度，低磨削力的加工

中等浓度（100％）：通用，平衡效率和寿命

高浓度（150％-200％）：适用于重型研磨，但成本更高

粘合剂选择：

玻璃键（VIT）：通用键，适用于大多数高精度磨削应用

金属键（M）：适用于超硬的材料，但自我折叠特性差

树脂键（B）：适合高表面质量，但耐热性较差

• 如何正确穿好玻璃化的CBN磨轮？调味料工具：钻石敷料笔或钻石辊

敷料参数：

敷料饲料：0.002-0.01mm/卒中

敷料速度：0.1-0.3m/s

冷却液：必须用来防止在敷料期间过热

敷料频率：

粗磨：每4-8小时穿一次

精细磨碎：每2-4小时穿一次

• 在使用无中心研磨机上使用玻璃化的CBN磨轮时，如何防止工件燃烧？

工件燃烧通常是由过量的磨热引起的。可以采取以下措施：

降低研磨速度：适当地降低磨轮速度（例如，从80m/s到60m/s）。

优化冷却液：使用高度润滑的冷却液以确保磨削区域的足够覆盖范围。

调整进料：将每个切口的量减少（例如，从0.02mm到0.01mm）。

选择适当的磨轮硬度：太硬磨轮会很容易引起燃烧；可以使用较软的玻璃化CBN研磨轮。

• 在工件上，chat不休的原因和解决方案是什么原因和解决方案？

可能的原因：

不平衡的磨轮

无圆的导向轮

不正确的工件中心高度

不正确的研磨参数（例如，饲料率过高）

解决方案：

重新平衡研磨轮，以最大程度地减少振动。

穿好指导轮以确保圆度。

调整工件中心的高度（通常在磨轮中心线上方0.5-1.5mm）。

降低进料速率并优化磨削参数。

• 短玻璃化CBN磨削轮寿命的可能原因和解决方案是什么？

可能的原因：

不正确的研磨参数（例如，饲料率过高）

冷却不足，导致磨轮的热损坏

磨轮的选择不当（例如，浓度太低）

工件材料包含杂质（例如，碳化物含量过高的碳化物）

改进措施：

优化研磨参数以避免过载。

确保足够的冷却液流量（≥20l/min）。

选择具有较高浓度的CBN研磨轮（例如100％→150％）。检查工件材料以避免可能影响磨轮寿命的杂质。

• 玻璃化的CBN研磨轮和常规的圆锥形砂轮有什么区别？

比较项目	玻璃CBN磨轮	普通的圆锥形砂轮（例如，白色圆锥）
硬度	极高（仅次于钻石）	相对较低
适用的材料	高硬度材料（硬化钢，碳化物）	普通钢，铸铁
寿命	5-10倍长	相对较短，需要经常更换
打磨效率	高，适合精确研磨	相对较低, suitable for coarse grinding
成本	高但出色的总体成本效益	相对较低, but requires frequent replacement

• 应如何存储和维护玻璃化的CBN磨床？

存储环境：保持车轮干燥，无振动，避免高温或低温。

预安装检查：确保车轮没有裂缝，并且内孔与法兰匹配。

使用后清洁：使用压缩空气或专门的清洁剂去除磨碎的碎屑并防止堵塞。

• 玻璃化的CBN磨床在无中心研磨机上的典型应用

轴承辊研磨：高精度和一致性，RA高达0.2µm。

碳化物工具研磨：延长工具寿命并降低燃烧的风险。

汽车零件（例如凸轮轴）：高效研磨以提高生产效率。

8。10个在无中心磨床中使用陶瓷CBN研磨轮的关键注意事项

选择适当的磨轮参数

砂砾尺寸：选择＃80-＃120进行粗研磨，＃240-＃400用于细研磨。

浓度：通常选择75％-100％，重量磨碎至150％。

键：玻璃键（VIT）适用于大多数高精度磨削应用。

选择不正确：砂砾太细可能会增加磨削力，而浓度太高可能会增加成本。

2. 确保磨轮动态平衡

在安装之前，动态平衡至关重要，以防止振动影响工件表面质量（增加RA值）。

定期检查，尤其是在高速研磨期间（线性速度≥60m/s）。

影响：不平衡会导致chat不平的标记和宽敞的圆度。

3. 正确穿好磨轮

敷料工具：钻石敷料笔或滚筒。

敷料参数： Feed 0.002-0.01mm/stroke, Dressing Speed 0.1-0.3m/s.

冷却：在敷料期间喷洒冷却液，以防止热损坏。

操作错误：过度的敷料或过度速度会加速磨轮的磨损。

4. 优化研磨参数

线性速度：建议用于玻璃化的CBN研磨轮为50-80m/s（根据材料调整）。

进料速率：0.005-0.02mm，用于细研磨，更高的粗研磨。

工件速度：匹配导轮速，以避免滑倒和变形。

典型的问题：过量的饲料很容易引起燃烧，而速度太低会导致效率差。

5. 严格控制冷却液用法

流速：≥20L/min，以确保整个研磨区域的覆盖范围。过滤：使用高精度过滤系统（例如5μm或更少），以防止磨碎碎片堵塞磨削轮。

类型：选择高度润滑冷却剂（例如合成酯）。

冷却不足的后果：工件燃烧和磨轮的热裂纹。

6. 调整工件中心高度

建议的值：工件中心应在磨轮中心上方0.5-1.5mm（根据直径进行调整）。

冲击：太低的高度会导致桶形；高度太高会导致跳动。

测试方法：测量试验研磨后的圆度，并微调到最佳位置。

7. 避免研磨软材料

适用的材料：硬化钢，碳化物，陶瓷等（HRC≥50）。

禁止的材料：铝和铜等柔软的金属很容易引起砂轮堵塞。

替代方案：对于软材料，请使用圆锥形或钻石砂轮。

8. 定期检查导盘和支撑板

指导轮舍入：遥远性可能会导致工件圆度偏差，并且需要定期舍入。支撑板磨损：磨损需要更换，否则工件的直率将受到影响。

维护周期：每8小时检查一次指导轮。

9. 控制磨削津贴

粗磨：每侧0.1-0.3mm。

细磨脂：每侧余量≤0.05mm。

过度津贴的风险：增加磨削力并缩短磨削轮寿命。

10. 标准化操作和安全预防措施

操作标准：

不要直接手动推动工件；使用专用推动器。

确认保护盖在启动机器之前已关闭。

异常处理：立即停止机器并检查任何异常的噪音或振动。

安全红线：超过磨轮线性速度限制可能会导致爆炸风险！
